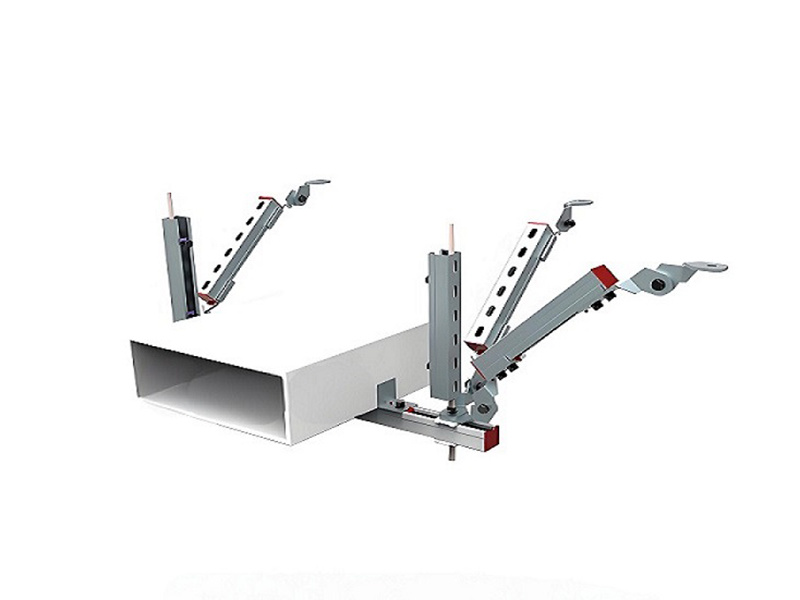

矩形風管側向抗震支架

產品型號：KZD-HY-FT 產品規格：630/ 800/ 1000/ 1250/ 1400/ 1600/ 1800/ 2000/ 2500/ 3000 產品備注：現場切割組裝

關鍵詞：

母線槽、橋架、配電柜、光伏支架

所屬分類：

產品熱線：

13668286933

聯系我們

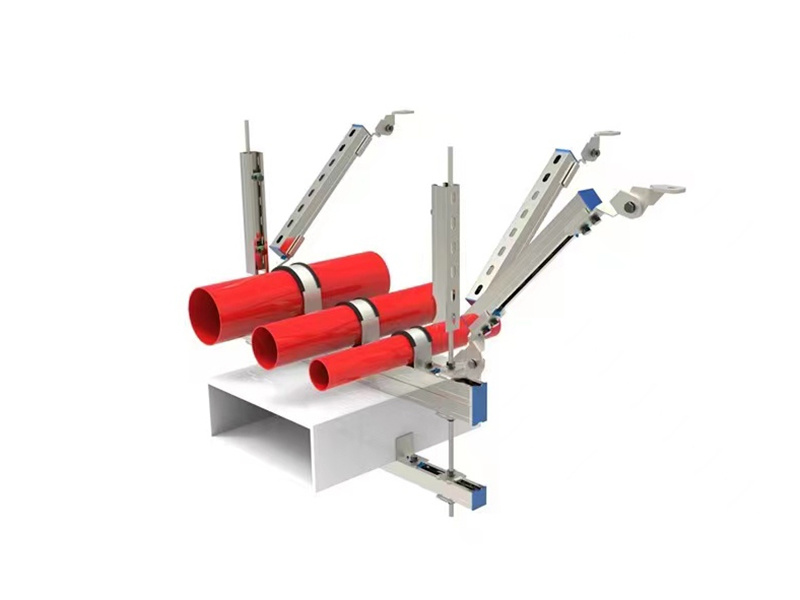

矩形風管側向抗震支架

詳情介紹

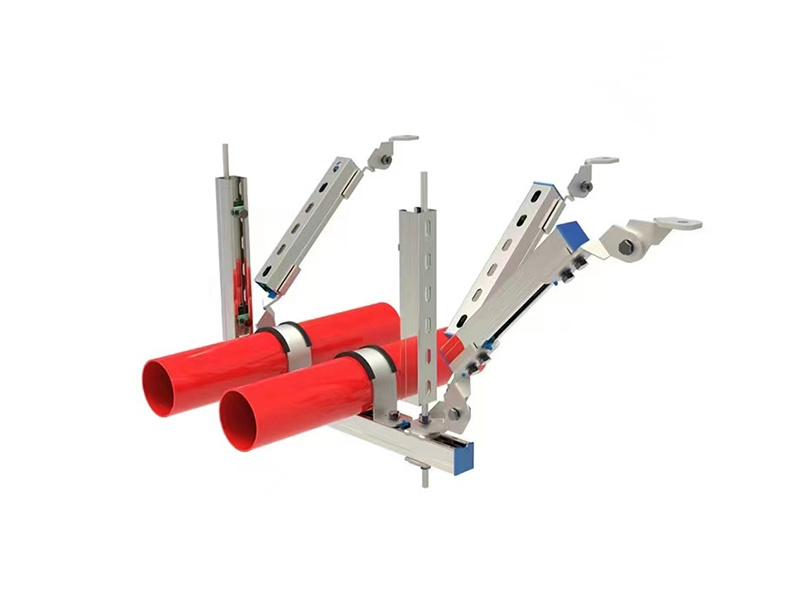

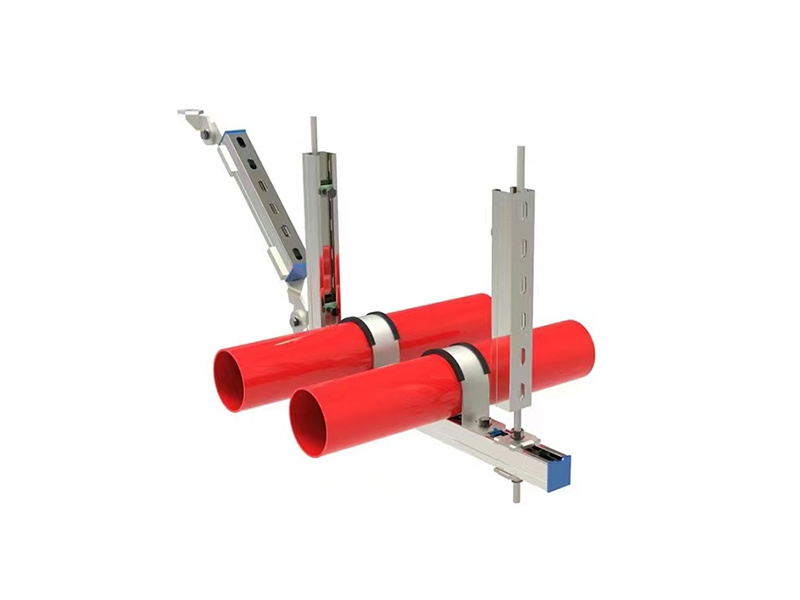

抗震支架是主要由錨固件、加固吊桿、連接固定件、抗震斜撐組成。主要目的是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。抗震支架在地震中應對建筑機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用；抗震支架應根據其承受的荷載進行驗算；組成抗震支架的所有構件應該采用成品構件，連接緊固件的構件應便于安裝；保溫管道的抗震支架限位應按照管道保溫后的尺寸設計，且不應限制管道熱脹冷縮產生的位移。

1.抗震支架為什么能抵御地震作用力？

地震是地殼釋放能量的過程中造成的振動，通過地震波對人類的生活造成影響甚至破壞。

地震波可以分為縱波（P波）、橫波（S波）、和面波（L波）三種形式：

縱波屬于推進波，使地面發生上下的震動，破壞性相對較弱；

橫波屬于剪切波，使地面發生前后左右的抖動，破壞性較強；面波屬于縱波和橫波在地表相遇后激發產生的混合波，破壞性最強。

重力支吊架雖可起到抵抗、緩解垂直地震力（即縱波）的作用，但抗震支吊架，通過其獨特的斜撐結構，大大的抵抗和緩解水平地震力（即橫波）的作用。

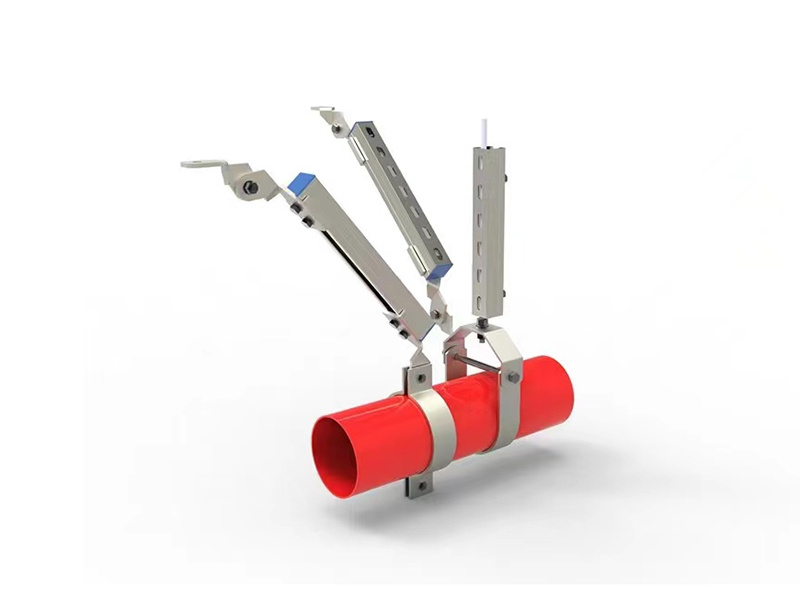

2.抗震支吊架的抗震斜撐有什么作用？

上面我們說到抗震支吊架是通過抗震斜撐的加固，來起到抗震的作用?？拐鹦睋蔚拇嬖?，使得本來在水平方向上毫無束縛的管道支吊架系統能夠在地震發生時做到安全可靠，防止管道支吊架系統垮塌掉落，造成嚴重的次生災害。

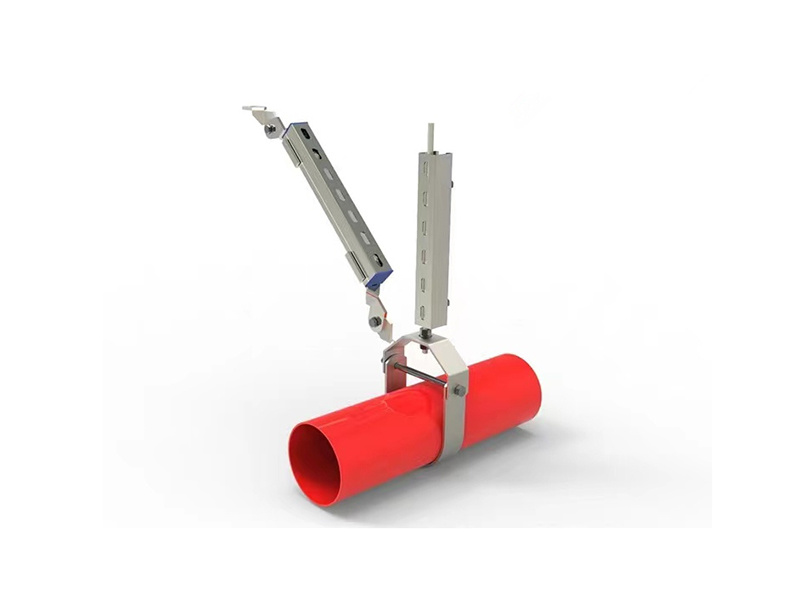

我們可以通過簡單的圖片來理解：

由上圖我們可以很明顯的看出，抗震斜撐對整體支架有一個斜向上的拉力作用，根據的力的分解原則，可以將這個斜向上的拉力分解成一個水平力Fx和一個垂直力Fy，水平力為水平地震作用的荷載效應值，垂直力為重力作用的荷載效應值。

3.哪些情況需要設置抗震支架

(1).給水排水：室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道需要設防；

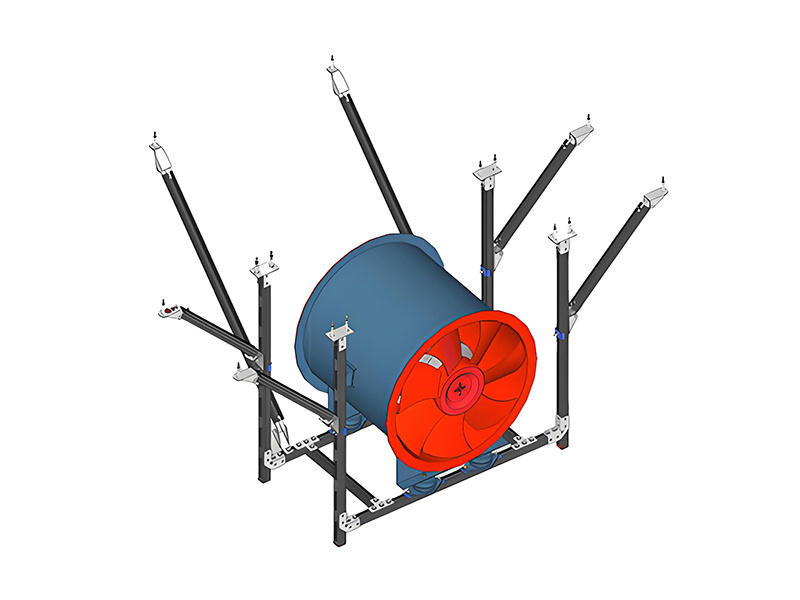

(2).暖通：矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.7m的風道可采用抗震支吊架；重力大于1.8kN的空調機組、風機等設備必須采用吊裝時，應設置抗震吊支架；

(3).電氣系統：內徑不小于60mm的電氣配管應進行抗震支吊架設計；重力不小于150n/m（15KG/M）的橋架、母線槽等應進行抗震支吊架設計；

(4).燃?xì)庀到y(tǒng)：內徑大于或等于25MM的燃?xì)夤艿缿?yīng)進行抗震支吊架設計；

4.抗震設防烈度要求

抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計（含地下綜合管廊）

5.抗震支吊架的設置原則為：

(1).管道側向抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米,柔性管道上述參數減半；（為保證抗震系統的整體安全性，對長度低于300mm的吊桿，也建議進行適當?shù)难a(bǔ)強）;最終間距根據現場實際情況在深化設計階段確定。所有產品需滿足《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015。

(2).剛性電力線管側向支撐最大間距為12m，非剛性電力線管側向支撐最大間距為6m，剛性電力線管縱向支撐最大間距為24m，非剛性電力線管縱向支撐最大間距為12m。（為保證抗震系統的整體安全性，對長度低于300mm的吊桿，也建議進行適當?shù)难a(bǔ)強）。具體深化設計由專業公司完成，最終間距根據現場實際情況在深化設計階段確定。所有產品需滿足《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015。

(3).矩形風管的側向支撐最大間距9米，縱向支撐最大間距18米，（為保證抗震系統的整體安全性，對長度低于300mm的吊桿，也建議進行適當?shù)难a(bǔ)強），具體深化設計由專業公司完成，最終間距根據現場實際情況在深化設計階段確定。所有產品需滿足《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015。

綜上所述，抗震支架是在地震發生時對管線的一種保護措施，抗震支架雖然稱之為抗震支架，但實際上抗震支架的主要作用不在于承重，而是當?shù)卣鸢l(fā)生時起到約束管線整體側向、水平搖擺，提高管線整體性，布設抗震支吊架，改變管線系統動力特性，由柔變剛，地震作用下響應明顯變小。提高管線整體韌性的作用，或者可以理解為在地震來臨時，抗震支架可以將管線化為相對統一的整體，并且加強整體的抗剪能力。減少管線破環，避免管線掉落對建筑、設備以及人員的傷害，成為建筑整體抗震措施的一部分。

經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃?xì)?、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。
